GGM GS200xx - Exemple de Configuration VLAN - Trunk et Internet partagé

Modifié le Jeu, 10 Sept. à 3:32 H

Valable pour les références suivantes :

GGM GS20016G2S
GGM GS20024G2S
GGM GS20024P2S
GGM GS20048G4S
GGM GS20048P4S
GGM GS2008G2S
GGM GS2008P2S

Un réseau local virtuel, communément appelé VLAN (Virtual LAN), est un réseau informatique logique indépendant.

Les switchs administrables vous permettent de paramétrer plusieurs VLAN sur un même switch afin de séparer efficacement les différents flux cohabitants sur les réseaux IP. Les VLANs permettent également de regrouper différents périphériques même s’ils ne sont pas directement connectés au même switch.

Par exemple, un VLAN peut être utilisé pour séparer le trafic au sein d'une entreprise en fonction des utilisateurs ou des groupes d'utilisateurs et de leurs rôles (par exemple, service marketing et réseau vidéosurveillance)

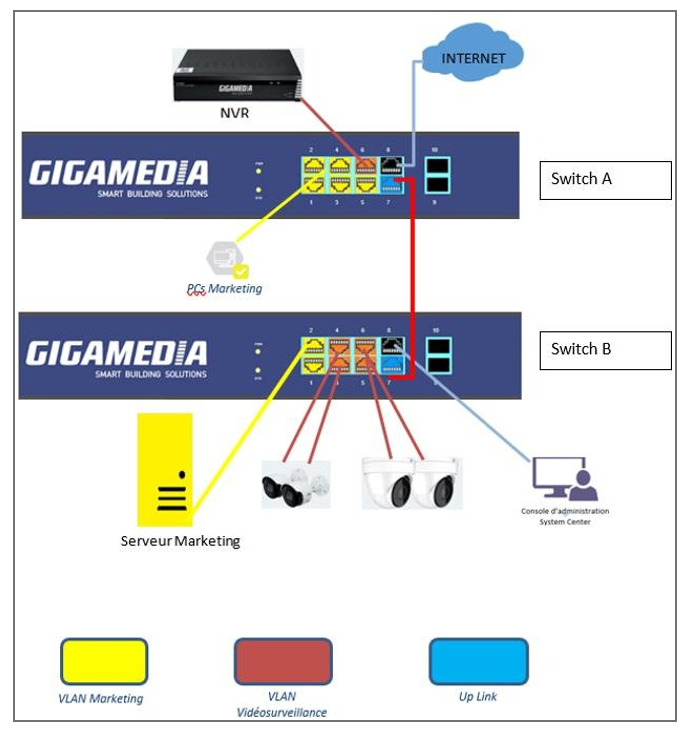

Exemple avec 2 switchs :

Les PCs du service Marketing peuvent avoir accès au Serveur Marketing
Le service Marketing est isolé et ne peut pas avoir accès au réseau Vidéosurveillance
L’enregistreur Vidéo (NVR) aura un accès aux caméras IP uniquement.
Les PCs du service Marketing, le serveur Marketing et le NVR auront un accès Internet.
Les cameras IP n’ont pas accès à Internet.

Nous allons créer 3 VLANs :

VLAN 10 pour le VLAN Marketing.
VLAN 20 pour le VLAN Vidéosurveillance.
VLAN 50 pour le VLAN Internet.

Par default, le VLAN 1 est réservé à l’administration système.

Switch	VLAN ID	Port
Switch A	10	1-5(Marketing), 7(Uplink), 8(Internet)
	20	6(NVR), 7(Uplink), 8(Internet)
	50	1-5(Marketing), 6(NVR), 7(Uplink), 8(Internet)
Switch B	10	1-2(Marketing), 7(Uplink)
	20	3-6(Cameras), 7(Uplink)
	50	1-2(Marketing), 7(Uplink)

Switch	Switch A				Switch B
Port	1-5	6	7	8	1-2	3~6	7
Nom	Marketing	NVR	Uplink	Internet	Marketing server	Cameras	Uplink
Type de Lien	Hybrid	Hybrid	Trunk	Hybrid	Hybrid	Access	Trunk
Règles de sortie	Untag	Untag	Tag	Untag	Untag	Untag	Tag
PVID	10	20	1	50	10	20	1
Appartenance VLAN	10,50	20,50	10,20,50	10,20,50	10,50	20	10,20,50

Access: Le port ne peut être partitionné que sur un seul VLAN et la règle de sortie de port est obligatoirement Untag.
Trunk: Le port peut être divisé en plusieurs VLAN et peut recevoir et envoyer des messages à partir de plusieurs VLAN. La règle de sortie du port est obligatoirement Tag.
Hybrid: Ce port peut être partitionné en plusieurs VLAN et peut recevoir et envoyer des messages de plusieurs VLAN. Les règles de sortie du port peuvent être configurées de manière flexible comme Tagged ou Untagged
PVID (Port VLAN ID) est le VID par défaut du port. Lorsque le commutateur reçoit une trame non étiquetée VLAN, il ajoute une balise VLAN à la trame en fonction du PVID si son port reçu et en transmettant les trames.

Type de lien		Lors de la réception d'une trame		Lors de l'envoi de la trame
Type de lien		Untagged Frame	Tagged Frame	Lors de l'envoi de la trame
Access	Habituellement utilisé pour se connecter aux périphériques	Lorsqu'une trame est reçue, il marque la trame avec son propre PVID si la trame n'est pas taggée	si VID= PVID , passe; si VID≠PVID, rejeté.	Remove the Tag, sending frame
Hybrid	Il s'agit d'un mode mixte Access & Trunk		La trame est reçue lorsque le VID appartient à l'ID de VLAN par lequel le port est autorisé à passer. Lorsque le VID n'appartient pas à l'ID VLAN que le port autorise à envoyer, la trame est rejetée	Lorsque le port est configuré comme TAG, l'envoi du TAG d'origine est envoyé. Lorsque le port est configuré comme UNTAG, le TAG est envoyé et supprimé
Trunk	C'est un lien de relais qui permet à différents VLAN de communiquer entre 2 switchs			Envoi du Tag d’origine

Configuration :

Avant de commencer, veuillez consulter les articles précédents si nécessaire :

Comment réinitialiser mon switch GGM GS200xx ?

Etape 1 : Modifier l’adresse IP des Switchs.
Connecter le port de votre PC vers le Port 8 des Switchs.
Utiliser votre navigateur Internet comme Google Chrome ou Firefox, pour atteindre la page WEB d’administration des Switchs
Switch A - IP: 192.168.2.2
Switch B - IP: 192.168.2.1
Les identifiants par défaut sont admin / system

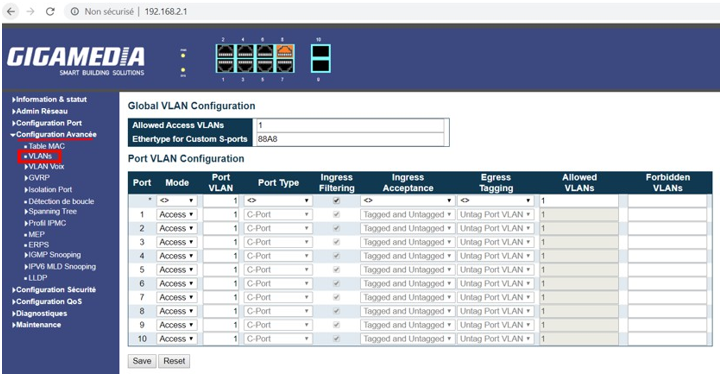

Ensuite, aller dans la colonne de gauche Configuration Avancée puis VLAN pour la gestion des VLAN
(VLAN ID1 est le VLAN par défaut)

Etape 2 : Création des VLAN pour le Switch A

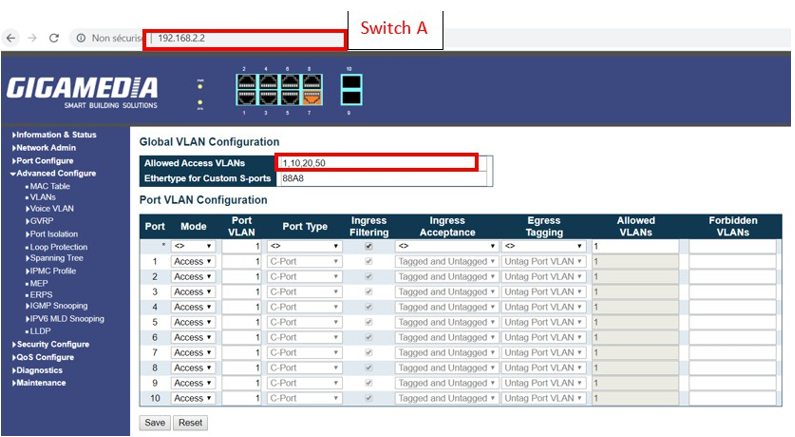

Ajoutez l'ID de chaque VLAN que vous souhaitez créer: 1 (par défaut), 10 pour le VLAN marketing, 20 pour le VLAN vidéosurveillance, 50 pour le VLAN INTERNET

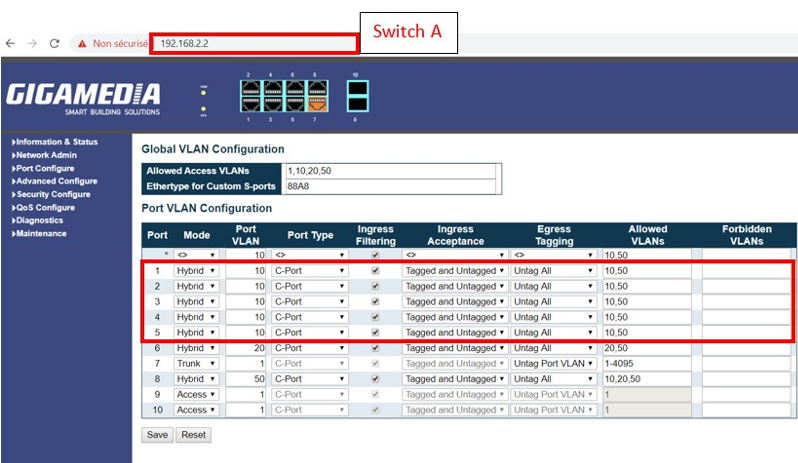

Configurez le VLAN 10 pour le VLAN Marketing comme ci-dessous :

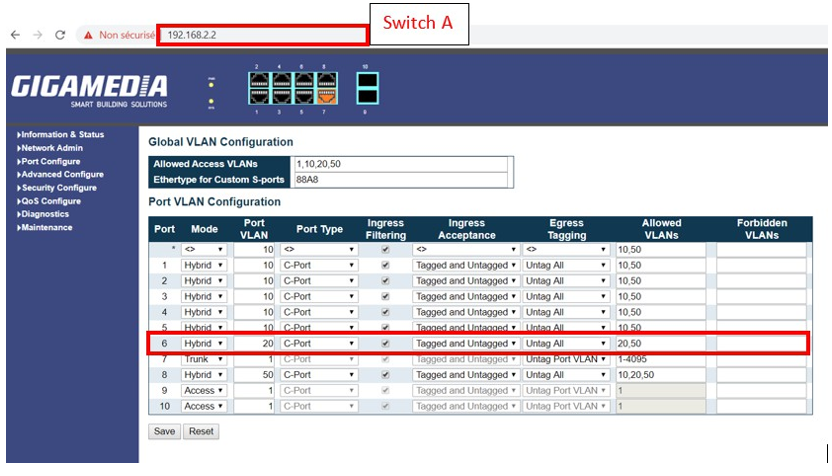

Configurez le VLAN 20 pour le VLAN Vidéosurveillance comme ci-dessous :

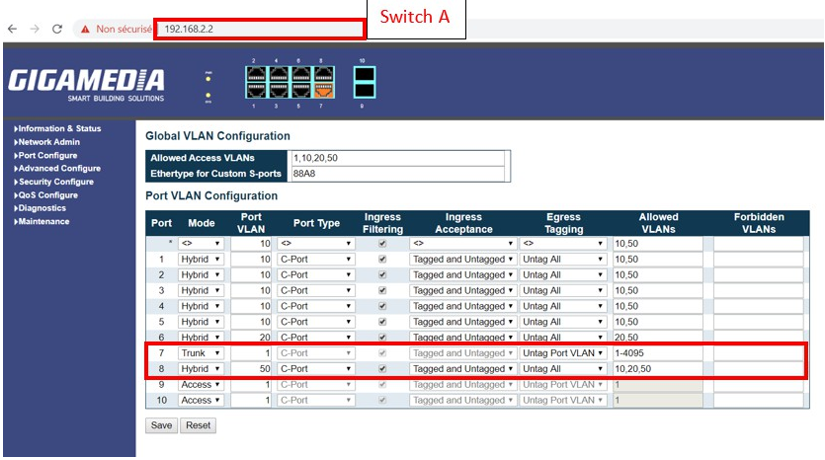

Configurez le Port 7 pour l’Uplink et le VLAN 50 pour le VLAN Internet comme ci-dessous :

Sauvegarder

Etape 3 : Création des VLAN pour le Switch B

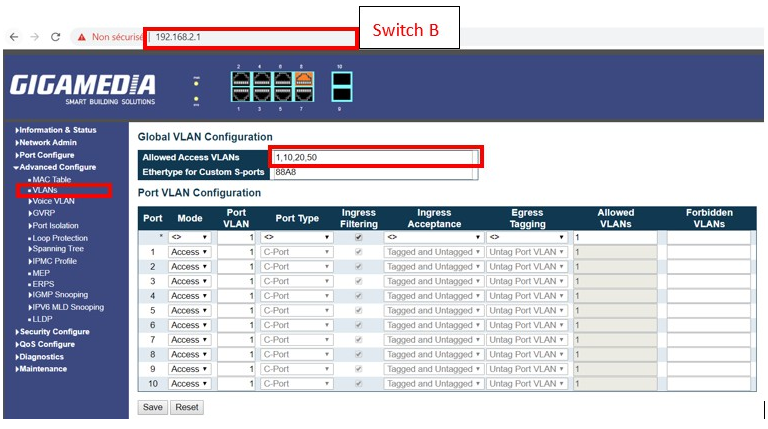

Ajoutez l'ID de chaque VLAN que vous souhaitez créer: 1 (par défaut), 10 pour le VLAN marketing, 20 pour le VLAN vidéosurveillance, 50 pour le VLAN INTERNET

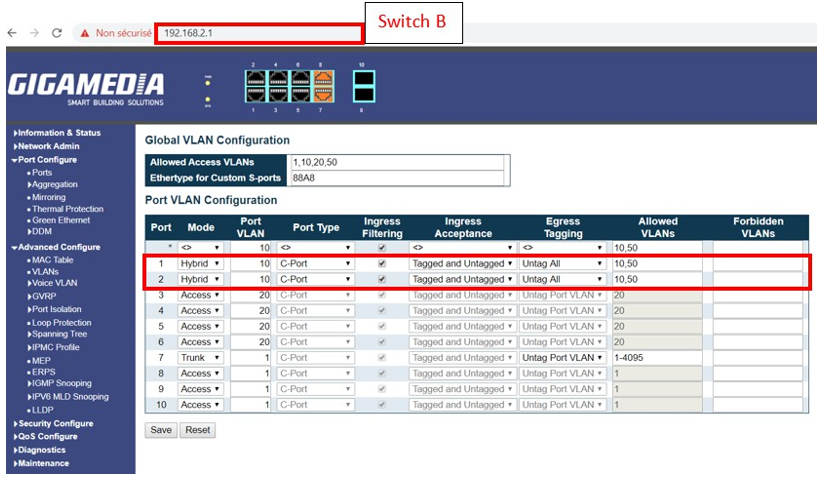

Configurez le VLAN 10 pour le VLAN Marketing comme ci-dessous :

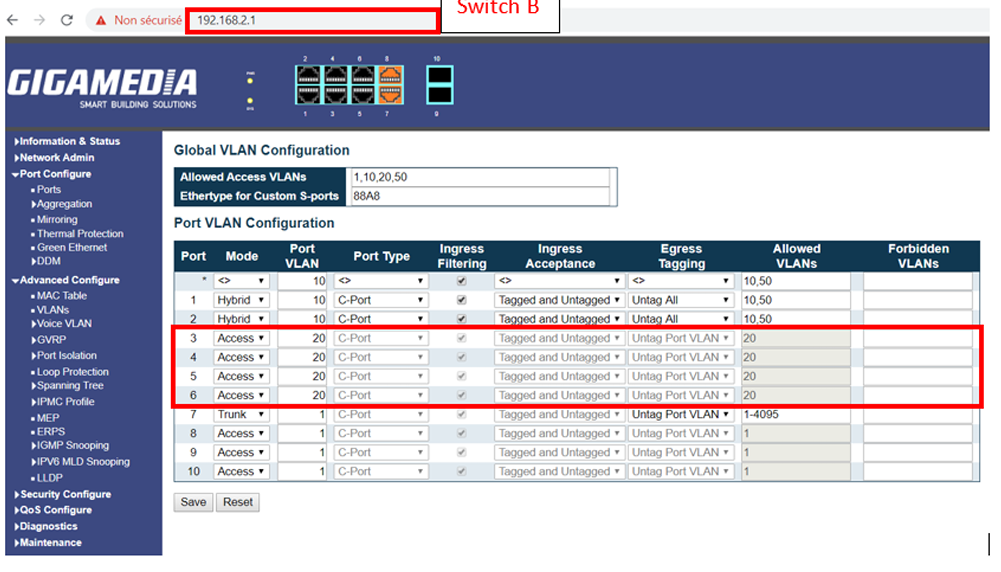

Configurez le VLAN 20 pour le VLAN Videosurveillance comme ci-dessous :

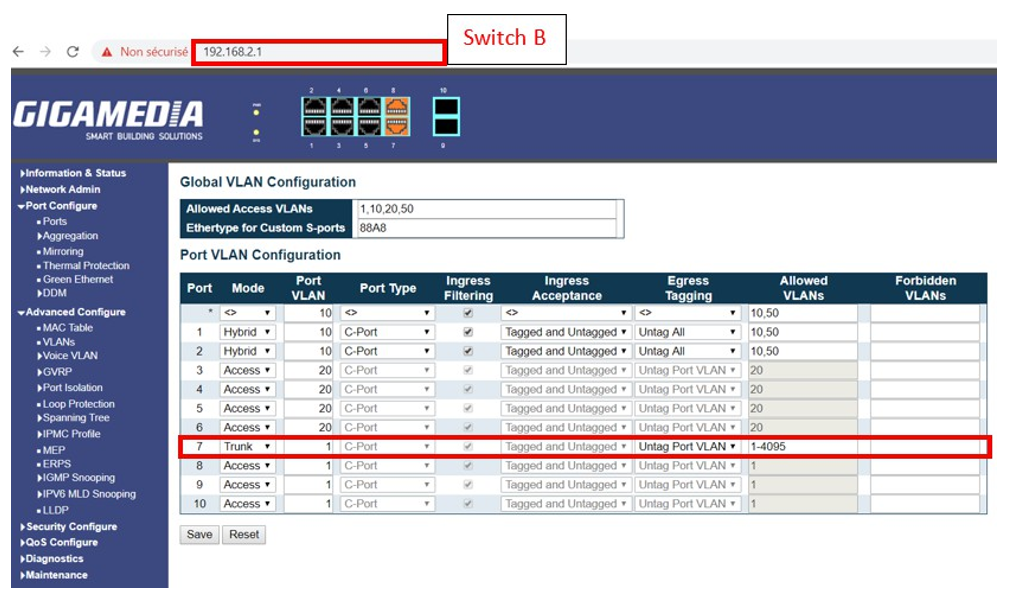

Configurez le Port 7 pour l’Uplink comme ci-dessous :

Remarque : Nous conservons le port 8 (VLAN1 par défaut) pour l’administration du switch.

Sauvegarder

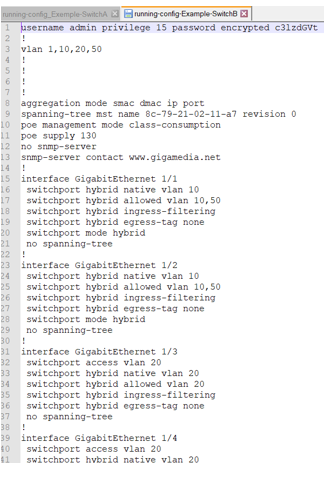

Une fois la configuration terminée et sauvegardée, vous pouvez enregistrer la configuration actuelle vers un fichier de sauvegarde.

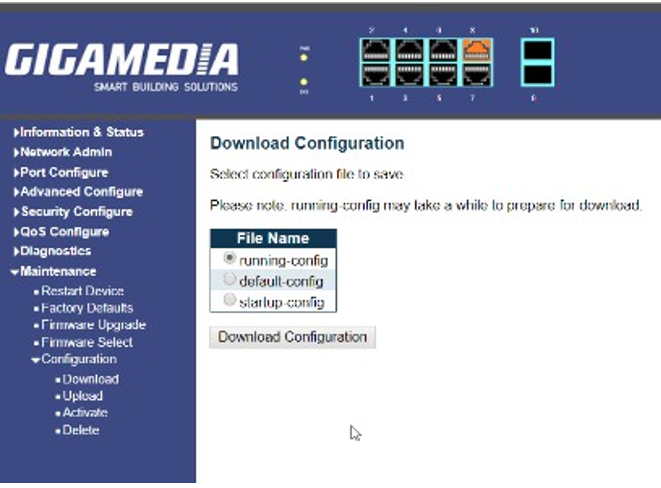

Dans Maintenance / Configuration / Télécharger
Puis choisir Running-config et cliquez sur le bouton Télécharger configuration
