Configuration d’un Joystick UNIVIEW KB-1100 avec un enregistreur UNIVIEW ou une caméra

Prérequis : L’enregistreur doit être relié en RJ45 sur le même réseau que votre enregistreur UNIVIEW.

Par défaut, le mot de passe du joystick est : 123456

1. Configurer l’adresse IP du Joystick KB-1100 :

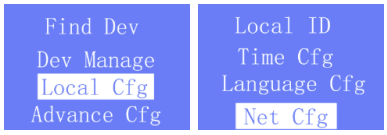

• Accède au menu Local Cfg > Net Cfg sur le clavier.

• Assurez vous que l’adresse IP du joystick soit sur la même plage d’adresse IP que le NVR ou la caméra PTZ.

Exemple : si le NVR est en 192.168.1.100, configurez le joystick en 192.168.1.110.

2. Ajouter le NVR ou la caméra dans le joystick

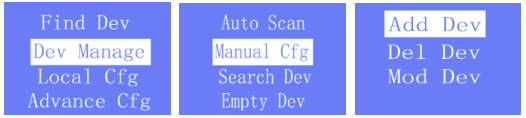

• Allez dans Dev Manage > Manual Cfg > Add Dev.

• Renseignez :
  • ID : identifiant unique (ex. 001)
  • Nom : libre (ex. NVR-PTZ)
  • Type de périphérique : NVR ou caméra
  • Type de connexion : Réseau
  • Adresse IP : IP du NVR ou de la caméra
  • Port : par défaut 60000 pour Uniview
• Appuie sur Enter, puis ESC pour sauvegarder.

3. Accéder au contrôle PTZ

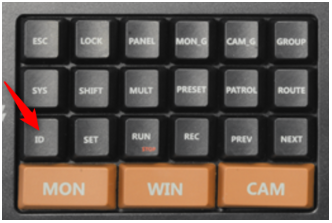

• Appuie sur Find Dev > Dev ID, entre l’ID du NVR ou de la caméra.
• Appuie sur Enter pour accéder au contrôle.

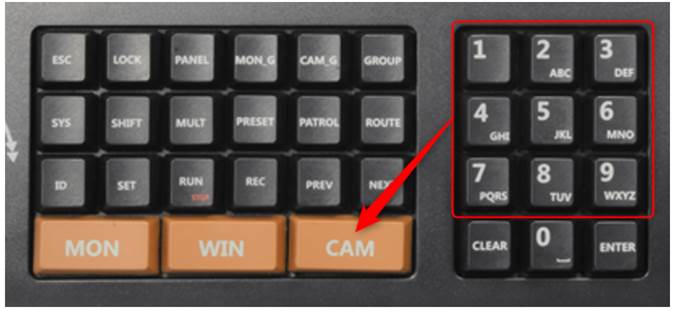

• Sélectionne le canal de la caméra PTZ avec Num Cam + CAM.

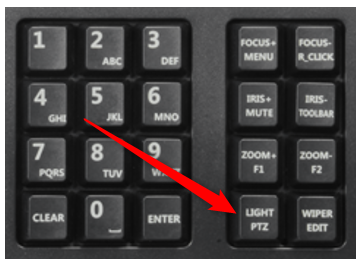

• Appuie sur la touche Light PTZ pour activer le mode PTZ puis Enter

• Utilise le joystick pour orienter la caméra.

Fonctions avancées PTZ

• Preset: position prédéfinie
  • Positionne la caméra, puis appuie sur SET
  • Tape un numéro + PRESET pour enregistrer
• Patrol: enchaînement de presets
  • Tape l’ID + PATROL (doit être configuré dans le NVR)
• Route: trajectoire personnalisée
  • Tape l’ID + ROUTE (doit être configuré dans le NVR)
