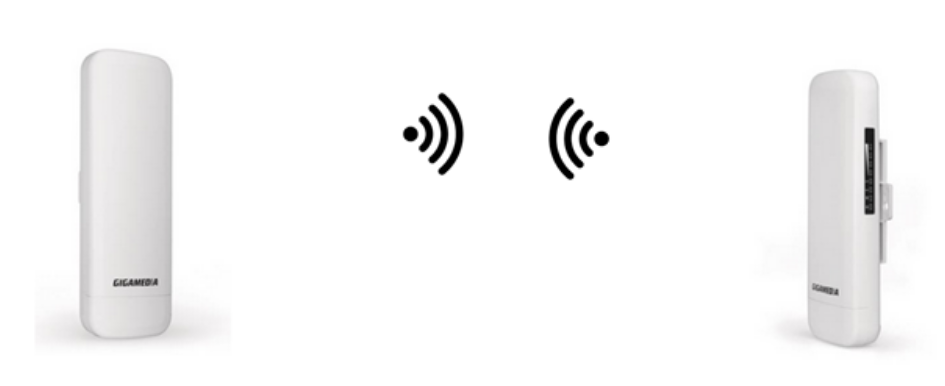

GGM WAPEXT24 - Création d'un Pont WiFi en Mode Automatique

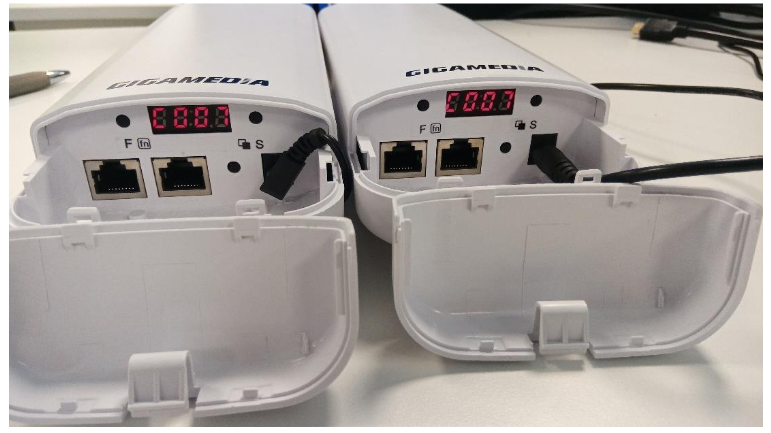

1- Alimenter les 2 bornes, appuyer sur le bouton RESET pendant 10 secondes.Les digits décrivent un cercle jusqu’à afficher C007 pour Client sur canal 007

2- Appuyer une fois sur le bouton F. Le « C » clignote.

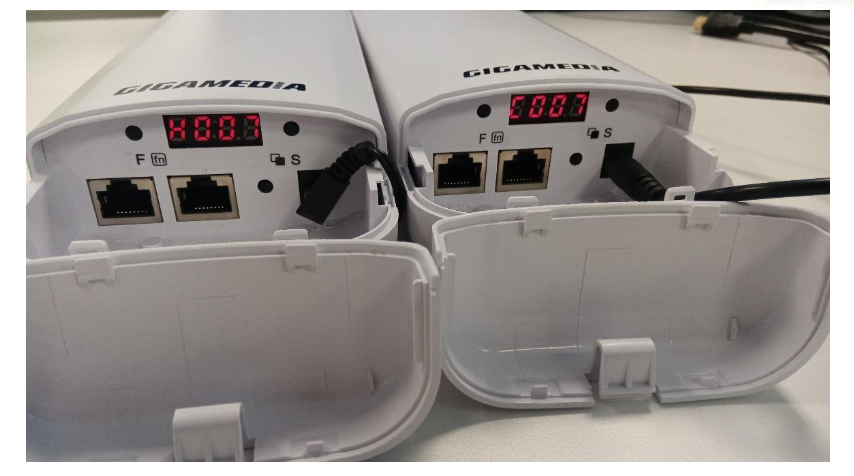

Appuyer une fois sur le bouton « S ». Le « C » passe au « H » Hôte.

3- Appuyer 4 fois sur le bouton F jusqu’à ce que les 4 digits clignotent.

4- Lorsque les digits ne clignotent plus la modification est validée :

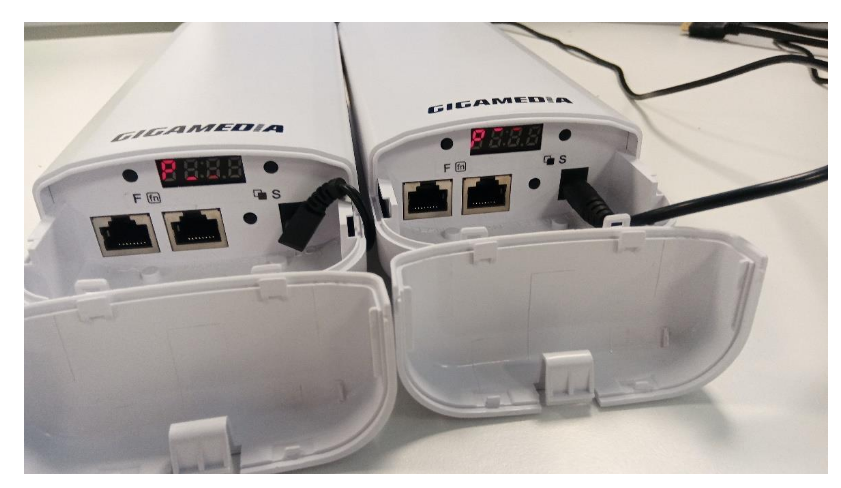

5 - Lorsque l’une des bornes est paramétrée en « Client » et l’autre en « Hôte », on peut lancer l’appairage en appuyant brièvement sur le bouton RESET en dessous de l’écran. L’écran affiche alors un P suivi d’un point décrivant un cercle :

Cet appairage peut durer 1 min 30s.

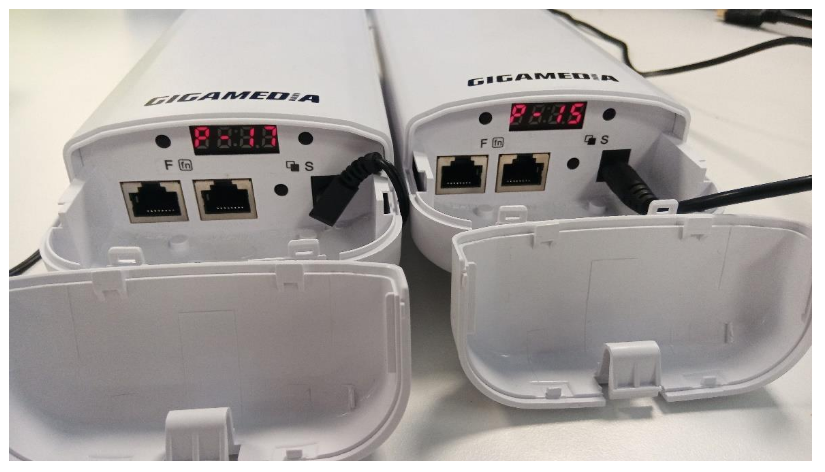

6- Appairage réussi : les deux écrans affichent P suivi d’un nombre indiquant la puissance du signal reçu de l’autre borne :

En cas de message d’erreur recommencer au début.

7- Besoin d’autres clients, 4 au maximum.

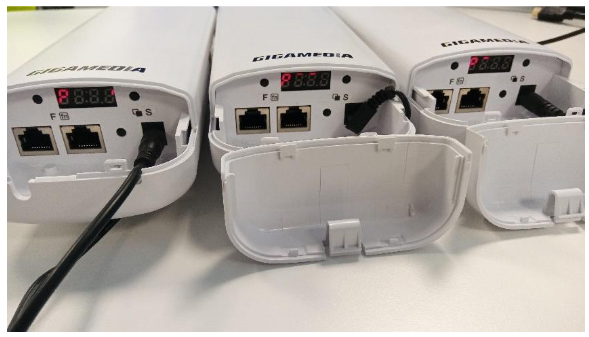

Exemple avec deux clients appariés sur 1 hôte.

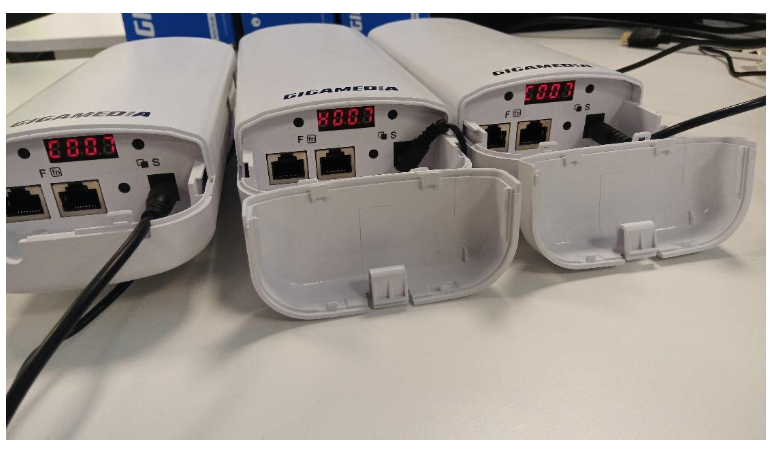

Comme indiqué au chapitre 1, effectuer un RESET sur les trois bornes, puis paramétrer l’une en mode « H » pour « hôte ».

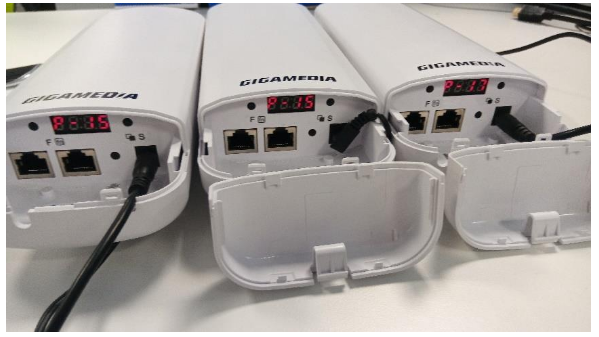

8- Comme indiqué au chapitre 4, lancer l’appairage automatique :

Pour une installation de vidéosurveillance placer la borne « Hôte » du côté de l’enregistreur et les « Clientes » coté caméras.
Pour une installation réseau classique placer la borne « Hôte » coté Box

Vérifications des bornes :
Après 5 minutes l’écran des bornes s’éteint mais vous avez à tout moment la possibilité de retrouver les paramètres des bornes en utilisant les boutons : F et S.

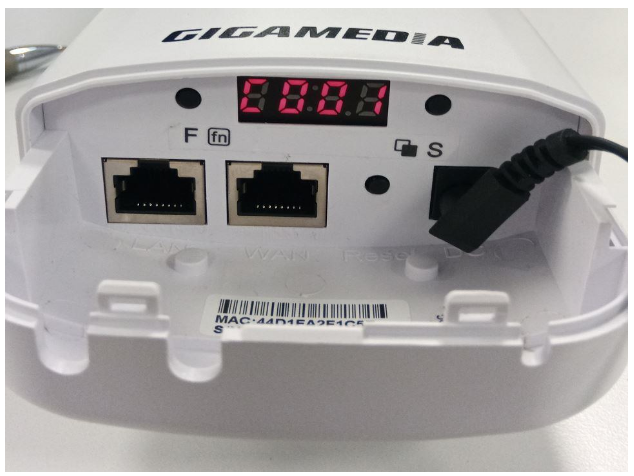

1- Appuyer une fois sur le bouton F, l’écran indique le mode Hôte ou Client et le Canal de transmission. Ici Client sur canal 001 :

Pour changer de canal de transmission appuyer sur F afin de faire clignoter le digit à modifier. Ensuite appuyer sur S pour incrémenter le digit jusqu’à la valeur désirée. Appliquer le même canal sur toutes les bornes.

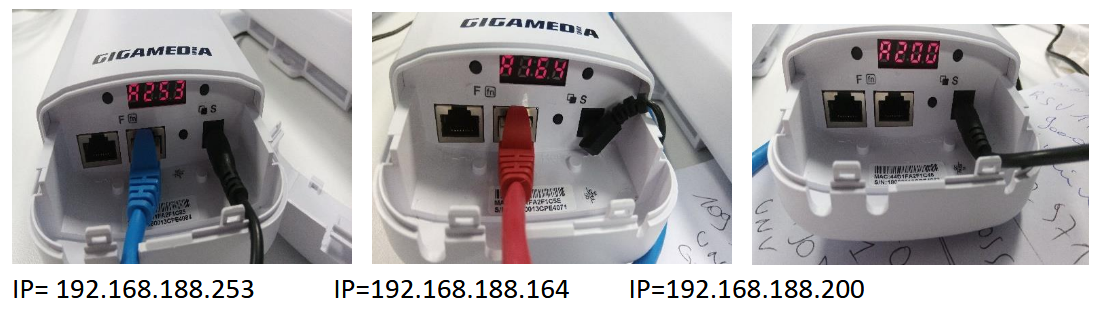

2- Adresse IP : Appuyer une fois sur la touche S. l’écran affiche un « A » suivi de trois chiffres X, Y et Z. l’adresse IP de la borne sera : 192.168.188.XYZ.

Exemple :

La borne Hôte conserve son adresse IP par défaut : en .253
Les bornes Clientes prennent une IP aléatoire sur ce même réseau au moment de l’appairage.

3- Puissance reçue : en appuyant 2 fois sur la touche S vous pouvez visualiser la puissance du signale reçu par la borne.

Lien pour télécharger le document en PDF
