Méthodes de branchement de caméras IP

Il existe plusieurs méthodes pour brancher des caméras de surveillance, voici les principales méthodes, mais d’abord quelques explications.

Le PoE :

Power Over Ethernet, Un câble Ethernet standard (catégorie 5e ou supérieure) contient 8 fils. Le PoE utilise certains de ces fils pour transmettre l'énergie tout en permettant la transmission des données.

Les données et l'énergie sont séparées au niveau des appareils grâce à des circuits spécifiques.

Installation simplifiée : Pas besoin de câblage électrique séparé.

Flexibilité : Les appareils peuvent être installés dans des endroits où il serait difficile d'amener une alimentation électrique.

Sécurité : Le PoE inclut des mécanismes de protection contre les surcharges et les courts-circuits

Puissance du PoE :

Une caméra PoE consomme une puissance minimale donnée, il existe plusieurs normes IEEE :

1. Switch PoE
2. Injecteur PoE (boitier qui fournit le PoE via un branchement secteur IN et un branchement réseau IN sur un RJ45 OUT).
3. Répéteur PoE (boitier qui fournit le PoE via un branchement IN déjà en PoE sur un port RJ45 OUT, type rallonge).
4. Enregistreur numérique PoE (Boitier qui fournit le PoE via un nombre de ports RJ45 dédiés et un réseau interne fermé).

Généralement sans connectique, à brancher sur une alimentation externe si non fournit, type indus rail DIN.

Précautions :

Vérifiez la classe PoE de la caméra pour dimensionner le budget PoE.

Budget PoE du switch : additionnez la puissance requise de toutes les caméras et gardez une marge de 20%.

Câble recommandé : Cat5e ou mieux ; pour 802.3bt, privilégiez Cat6 pour les longues distances.

Distance max Ethernet/PoE : 90m par lien (au‑delà, utiliser extendeur, switch intermédiaire ou fibre).

Principe général des IP :

Attention : caméra accessible sur le réseau local à partir de n’importe quel périphérique sur le même réseau.

Si réseau local existant avec un routeur ou service DHCP, les caméras par défaut en DHCP obtiendront une IP de ce réseau.

Si pas de réseau local ou de service DHCP, les caméras resteront en IP par défaut, il faudra attribuer une IP statique à chaque caméra.

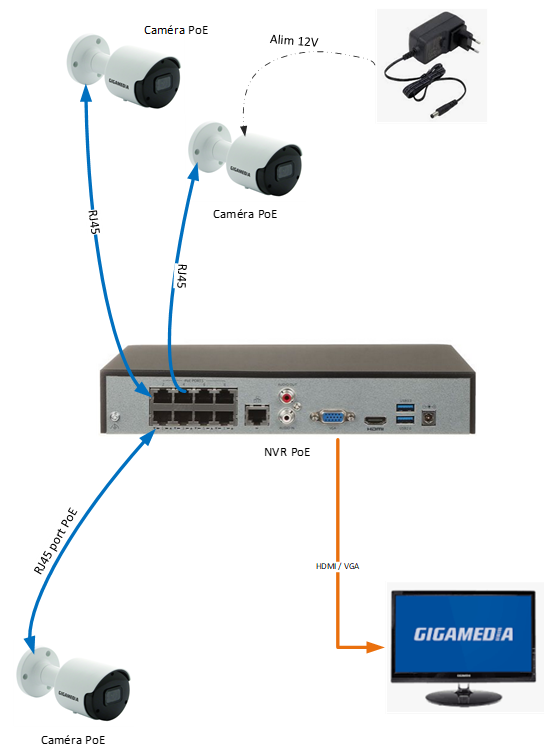

Méthode 1 : Caméra sur le réseau interne du NVR (ports PoE du NVR).

• La caméra est branchée directement sur un port PoE du NVR.
• Le NVR alimente la caméra et lui attribue une IP interne (ex : 10.10.0.X).

C’est la méthode la plus simple pour que le NVR détecte automatiquement la caméra, méthode plug and Play ou onvif.

À savoir : le NVR à un budget PoE limité, par port et global, il faut donc vérifier la puissance part port (15.4W ou 30W généralement) le budget correspondant souvent au nombre de ports multiplié par la norme PoE. Une caméra PoE peut consommer jusqu’à 60W voir plus, il faut alors utiliser une autre option, switch, alim secteur ou injecteur PoE++.

La caméra peut aussi être branchée sur un port PoE du NVR mais être alimentée par une alimentation secteur 12 V/24 V, le port agira comme un simple port RJ45 et le NVR fournira une IP automatique aussi.

Méthode utilisée en cas de problème de budget PoE des ports par exemple.

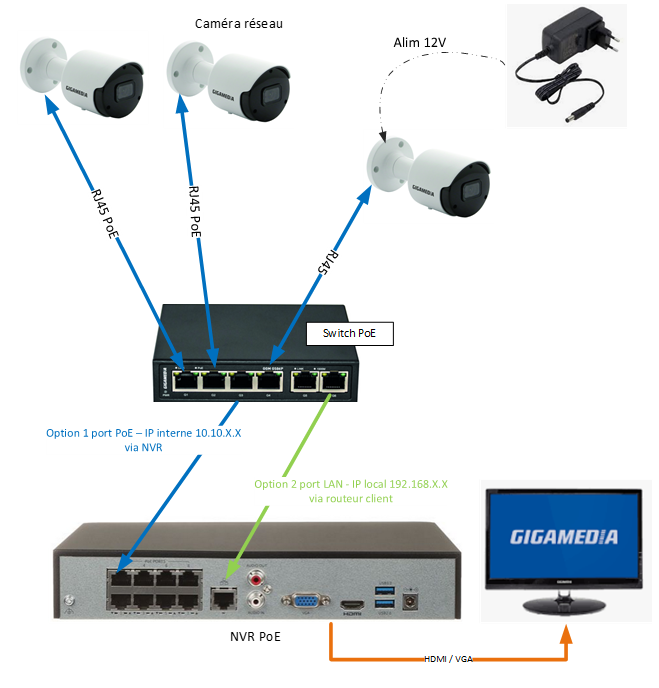

Méthode 2 : Caméra sur un switch PoE.

• La caméra est branchée sur un switch PoE, pas sur le NVR.
• La caméra est branchée sur un switch NON-PoE avec alimentation secteur 12 V/24 V.

Option 1 : le switch est branché sur un port PoE du NVR, celui-ci fournira donc le réseau et les IP aux caméras.

Attention, cette méthode n’est pas faite pour fonctionner avec un grand nombre de caméras, chaque port ayant une limite de bande passante, peut nuire à la stabilité de l’installation.

Option 2 : Le switch est branché sur le port LAN/WAN du NVR, les caméras doivent être gérées par l’installateur, voir Principe général des IP au début.

Branchement :

1. Sur port RJ45 d’un switch PoE.
2. Sur port RJ45 d’un switch non-PoE et couplée à une alimentation secteur (12/24 DC).

À savoir : le switch dispose d’un budget PoE ainsi qu’une puissance par port maximale, il faut donc utiliser le switch correspondant au budget nécessaire. Voir point sur la puissance PoE du début.

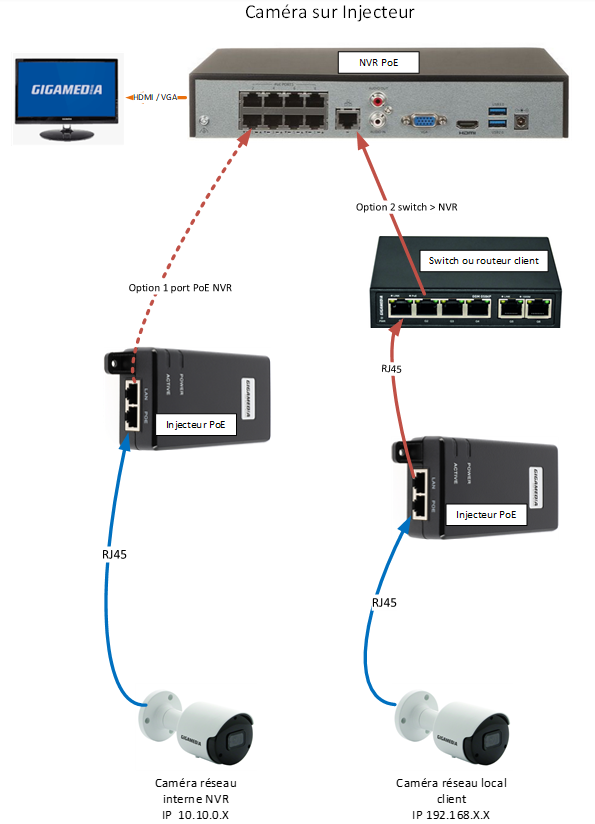

Méthode 3 : Caméra sur injecteur PoE (réseau client)

Le NVR voit la caméra via le réseau client, mais ne lui donne pas l’IP. Elle utilise une IP du réseau client (ex : 192.168.X.X). Voir méthode 2, principe des IP et le PoE au début. Même fonctionnement que le switch.

Le NVR pourra lui attribuer une IP automatique.

Cette méthode permet d’allonger la distance entre le NVR et la caméra pour aller au-delà de la limite de 90m.

Voir caractéristiques techniques de l’injecteur.

Il existe d’autres méthodes, toutefois plutôt niche et dans des cas spéciaux.

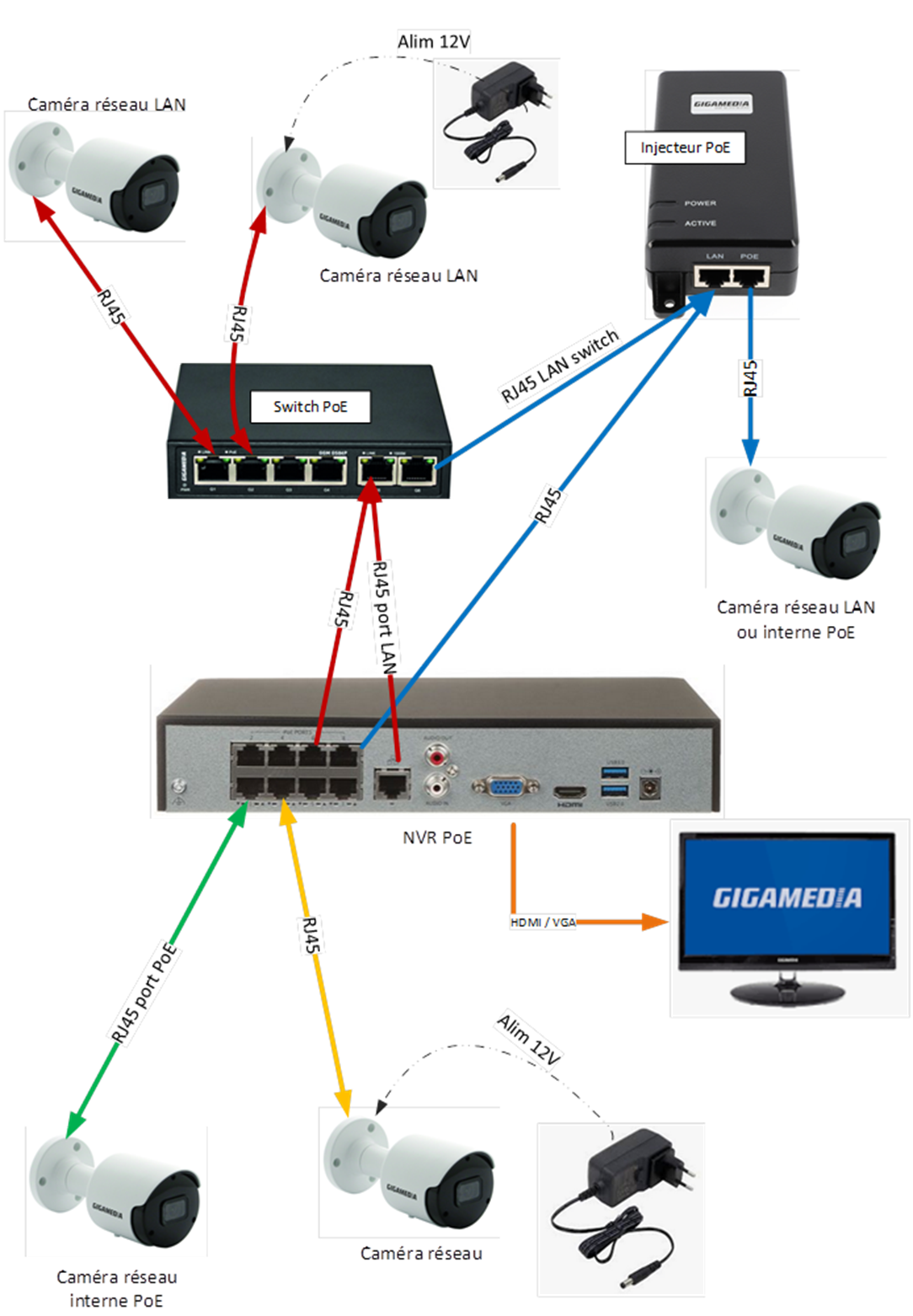

Schéma global :
