Bien vérifier ces points récurrents :
- Ajout d’une batterie de secours 12 V
- Ajout d’une diode anti‑retour sur les accessoires (gâche électrique, ventouse, …)
Batterie de secours :
Objectif : En cas de coupure d’alimentation (panne EDF, disjoncteur, travaux, …), la batterie permet au système de rester opérationnel. Elle permet également d'éviter les variations de tension.
Remarque : une batterie de secours doit être présente dans chaque coffret électrique alimentant des équipements de contrôle d’accès.

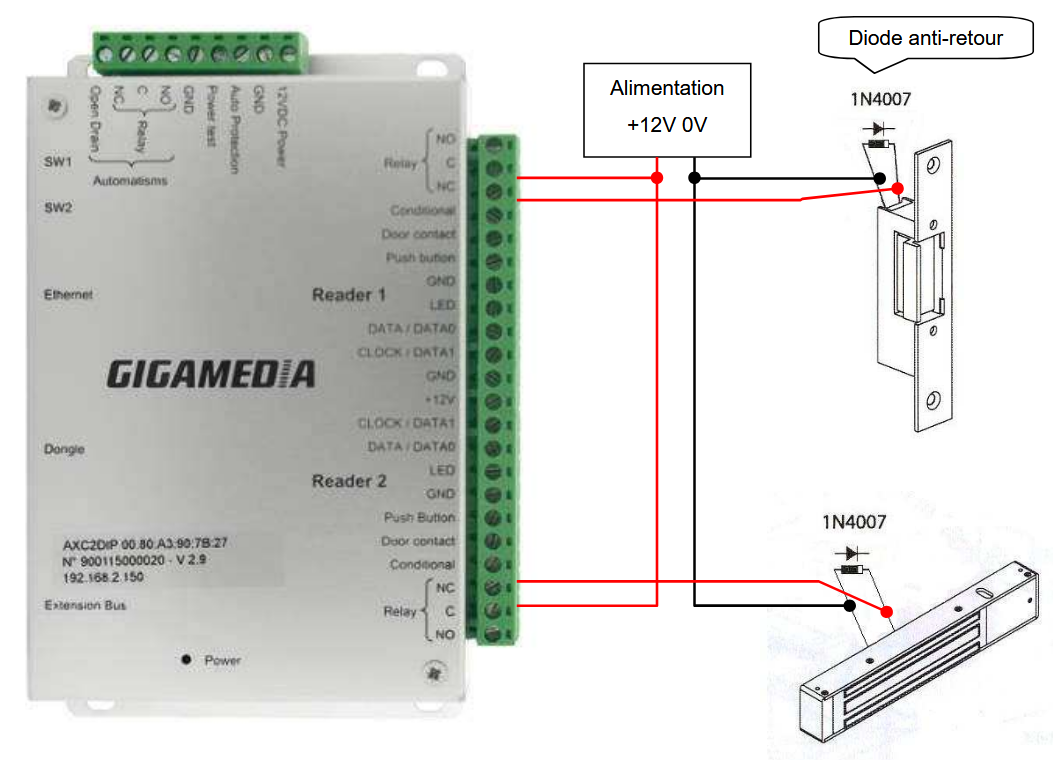

Diode Anti-retour :
Objectif : une diode anti‑retour empêche le courant de circuler dans le sens inverse et protège les circuits électroniques contre les surtensions et les retours de courant susceptibles d’endommager l’installation.
Mise en œuvre : une diode anti‑retour doit être présente sur chaque accessoire concerné (gâche électrique, ventouse, etc.) et doit être installée au plus près de l’élément protégé.
Remarque : Certains équipements GIGAMEDIA intègrent déjà une diode anti‑retour - Vérifier la fiche technique du produit
Caractéristiques d'une diode 1N4007 :
- Tension Inverse Max : 1000 V
- Courant direct max : 1A
- Chute de tension : ~0.7 V en conduction
