Intégration du lecteur RFID + Clavier GGM AXKRMFIK10

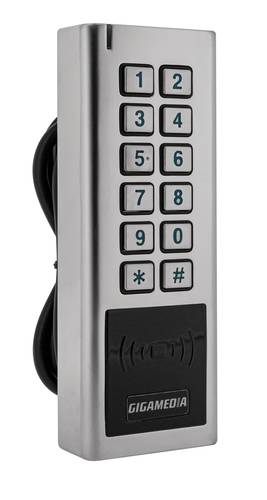

Intégration du lecteur RFID + Clavier GGM AXKRMFIK10 dans le logiciel de contrôle d’accès GGM ACS

Ce lecteur fonctionne avec toutes les centrales GIGAMEDIA.

Il dispose à la fois d'un clavier et d'un lecteur RFID permettant une utilisation en double authentification (mifare uniquement) ou en authentification séparée.

Dans notre exemple, nous allons utiliser des jetons GIGAMEDIA EM (GGM AXKFMF1K)

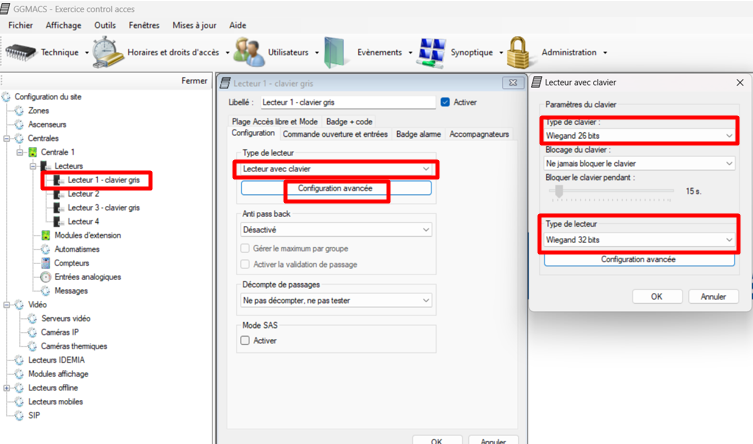

Dans le logiciel GGM ACS, après avoir ajouté votre centrale puis sélectionné votre lecteur, il faut paramétrer de la sorte :

• Clic droit sur le lecteur puis MODIFIER
• Type de Lecteur : Lecteur avec Clavier puis cliquer sur CONFIGURATION AVANCEE
• Type de Clavier : Wiegand 26 bits
• Type de Lecteur : Wiegand 32 bits

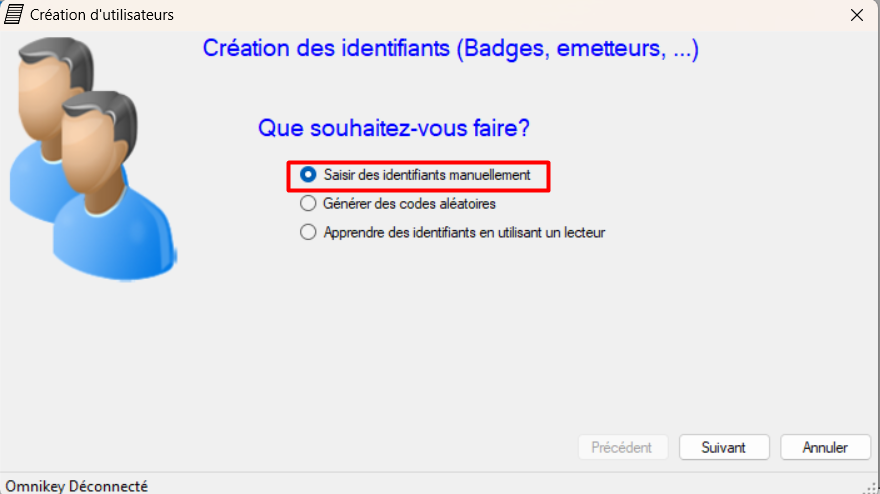

Authentification par le clavier (code)

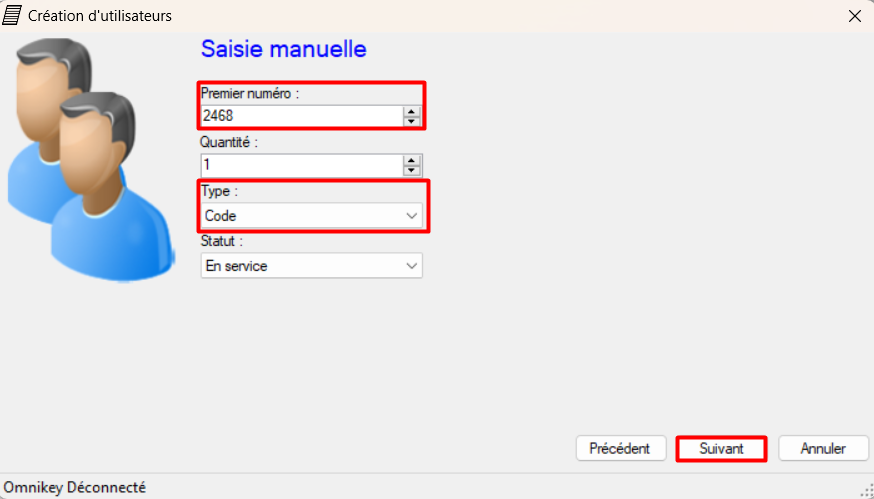

-Premier numéro : Code à saisir

-Choisir Type : Code

-Valider par Suivant

Vérification :

Entrer le Code et appuyer sur la touche # :  la porte s’ouvre.

Dans les évènements, 1 ligne apparait :

Ici, Léon Marchand a bien saisi le code 2468 sur le lecteur 3 et il a bien reçu l’autorisation

Authentification par le badge (carte ou jeton)

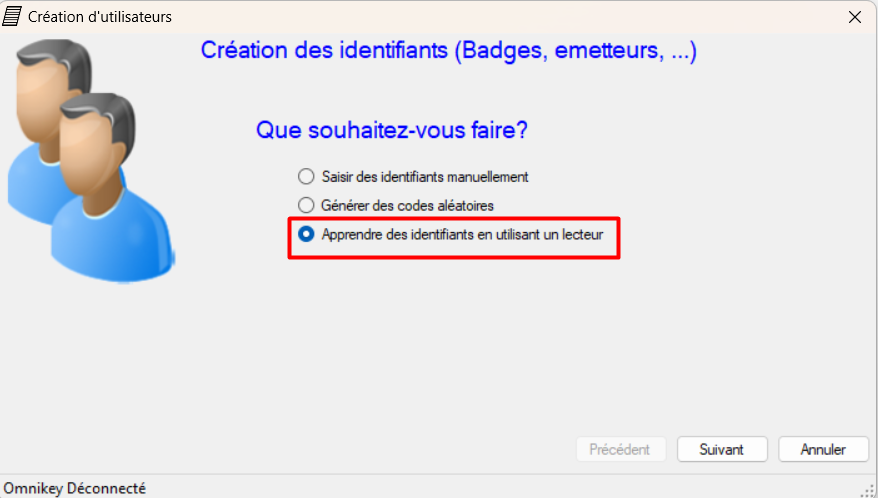

- Utiliser un lecteur pour faire passer votre badge

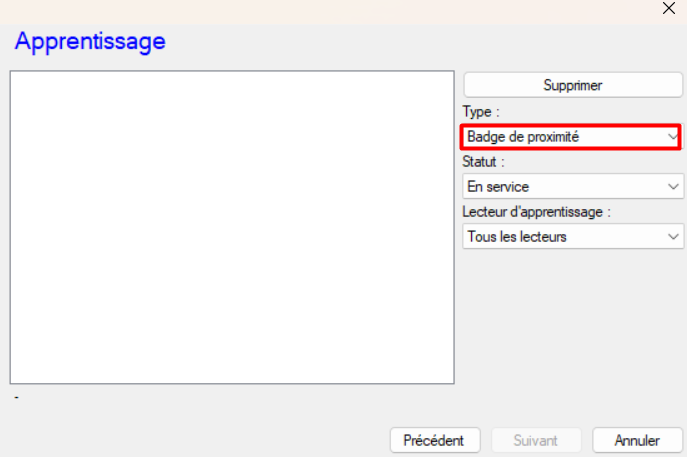

- Choisir Type : Badge de proximité

- Valider par Suivant

Vérification :

Passer la carte devant le lecteur :  la porte s’ouvre.

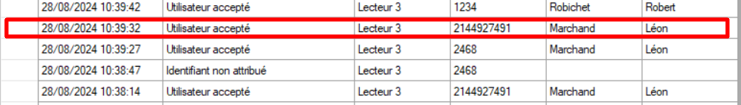

Dans les évènements, 1 ligne apparait :

Ici, Léon Marchand a bien passé son badge numéro 2144927491 sur le lecteur 3 et il a bien reçu l’autorisation.

Authentification par Badge + Code

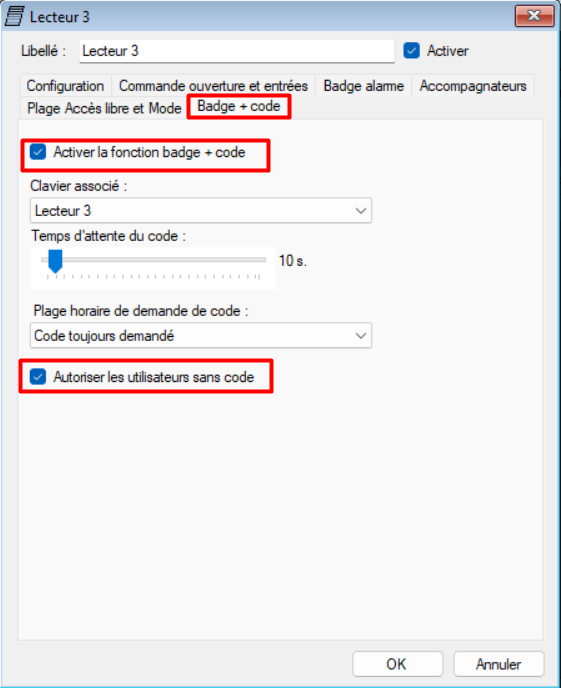

- Dans les propriétés du lecteur :

- Onglet : Badge + Code -> Activer la fonction et choisir le clavier associé

- Cocher la case : Autoriser les utilisateurs sans Code

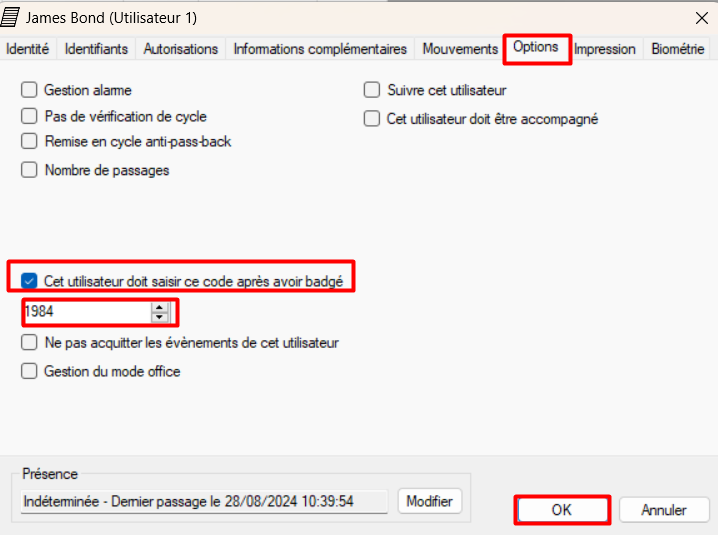

• Onglet : Option
• Cocher la case : Cet utilisateur doit saisir ce code après avoir badgé
• Création du code : Code à saisir

Vérification :

• Passer la carte devant le lecteur
• Un bip apparait (10 secondes par défaut), il s’agit du temps d’attente du code.
• Saisir le code puis valider par la touche #
• La porte s’ouvre.

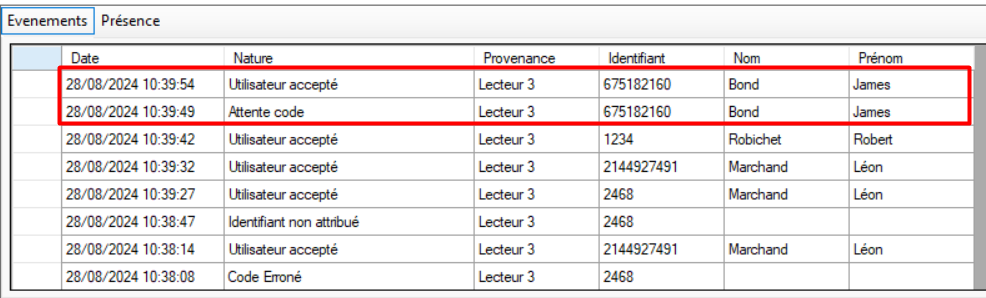

Dans les évènements, 1 ligne apparait :

Nous avons bien 2 lignes correspondantes :

Ici, James Bond a bien passé son badge devant le lecteur puis a saisi son code -> Utilisateur accepté
